施工方案步骤和技术要求

1、设备在以下操作条件下需要保温：

   1.1介质操作温度等于或大于50°C（除工艺操作允许热损失外）； 1.2当介质温度小于50°C时，工艺操作需要保温。

2、所有蒸汽系统或加热系统的管道、设备都需要保温。

3、当介质温度等于或大于50°C并且允许工艺操作热损失时，操作人员可能接触到的管道（离操作平台0.6m以内离地面2m以内）需要保温。

4、施工技术绝热代号说明

　工程设计文件中，采用以下字母代表不同的绝热类型。

  H—保温           C—保冷           P—人身防护D—防结露         E—电伴热（采用电热带和保温材料）          S—蒸汽伴热（采用蒸汽伴管和保温材料）   W—热水伴热（采用热水伴管和保温材料） O—热油伴热（采用热油伴管和保温材料） J—夹套伴热（采用夹套管和保温材料）   N—隔声（采用隔声材料）

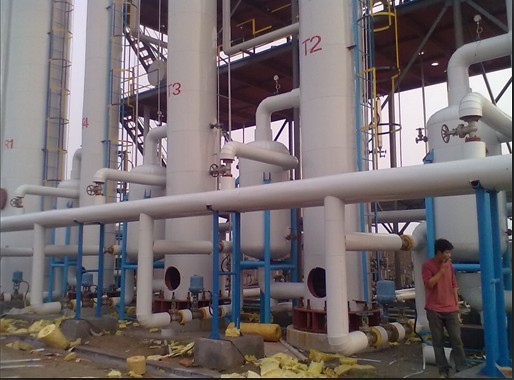

5、施工技术绝热结构

   5.1外保温施工主要组成部分：施工准备、固定件部分、金属保护的支撑部分、保温层部分、金属保护层部分。其中：固定件采用7字钩钉；支撑采用龙骨式；设备保温层采用硅酸铝纤维板；保冷零下10°保冷采用橡塑板，零下10°以下的采用聚氨酯保冷；金属保护层：采用0.5铝板、0.8铝板、0.75的瓦楞铝板（波形板）

   5.2保温结构（从里到外）

   5.2.1设备保温

　　　　绝热层--（隔离层）--保温层 绝热层：硅酸铝纤维板

　　　　隔离层：聚乙烯薄膜（或防水材料） 紧固层：20*0.5的钢带 保护层：铝板

   5.2.2公用外管道保温和人身防护保温（包括中温防噪音） 绝热层--（隔离层）--保温层

　　　　绝热层：硅酸铝纤维板（部分用硅酸盐板） 隔离层：聚乙烯薄膜（或防水材料）二层 紧固层：0.2的玻璃纤维布二层

　　　　紧固层：0.2的玻璃纤维布二层 5.2.3仪表管线保温 绝热层：硅酸铝保温绳

　　　　隔离层：聚乙烯薄膜（或防水材料）二层 紧固层：0.2的玻璃纤维布二层 紧固层：0.2的玻璃纤维布二层

6、绝热材料

   6.1保温材料

   6.1.1设备、管道保温采用硅酸铝纤维板或保温毡。

   6.1.2阀门或法兰接头部位保温采用硅酸铝纤维板或保温毡。 6.1.3蒸汽伴热管或电伴热管及个事业部工段的工艺管线和保温分支管线采用硅酸铝纤维管壳。

   6.1.4复合硅酸盐（硅酸铝镁）保温毡，其参数是参照“南鸟”牌GBC-800型设计的。

　　　　常温（70°C）导热系数λ0：λ0=0.041（Wm.°C）

　　　　导热系数方程            λ=λ0+0.000105*Tm（Wm.°C） 使用温度                 ≤450°C 板材容重（变通型）：     ≤60kg/m3 6.1.5硅酸铝纤维板或毡

　　　　导热系数：                 λ0：λ0=0.056（70°C时）Wm.°C 导热系数方程：Tm≤450°C   λ=λ0+0.0002*（Tm-70）Wm.°C               Tm＞400°C    λ=λL+0.00036*（Tm-400）Wm.°C 使用温度：0—1200°C 容重：≤128kg/m3

7、保温层材料

   7.1设备用：外径1500以下用0.5厚的铝板，方型设备继5000以上设备用0.75波形铝板。

   7.2管道用：外径310以上用0.5厚的铝板，外径310以下用0.35厚的铝板。

8、辅助材料

   8.1紧固材料

   8.1.1镀锌铁丝网：孔径25*25       铁丝直径：0.71mm 适用于管道。设备的保温、保冷材料的固定。

   8.1.2镀锌自攻螺钉（用于保护层与骨架连接固定） 规格A4.5*5.3 8.1.3抽芯铝铆钉∮4*13，用保护层之间的铆接固定。
